Устройство для контроля размеров пластин предназначено для контроля толщины, а также отклонений от плоскостности и параллельности их рабочих поверхностей. Устройство работает под управлением ПЭВМ с обменом данных по каналу RS-232 и с отображением измерительной информации на дисплее ПЭВМ.
Принцип действия – электронно-механический.
Устройство предназначено для использования в лабораторных условиях.
В качестве ПЭВМ должен использоваться персональный компьютер не хуже Pentium-II, с цветным монитором размером не менее 14" по диагонали, ОЗУ не менее 32 Мбайт, видеокартой не менее 4 Мбайт, свободной емкостью накопителя на жестком диске не менее 4 Мбайт и с двумя свободными последовательными портами. В качестве операционной среды программного обеспечения устройства должна использоваться Windows 98.
Электропитание осуществляется от сети переменного тока с частотой (50 ± 5) Гц, напряжением (220 ± 22) В, содержание гармоник по ГОСТ 13109-87.
Питание сжатым воздухом от источника давления (2 ± 0,5) кг/см2. Расход воздуха не более 0,1 м3/час. Воздух не должен содержать паров масел и воды, а также твердых частиц размером более 0,1 мкм.
Технические характеристики
Диапазон толщин контролируемых модулей, мм .…................ 2 - 10
Дискретность цифрового отсчета, мкм…….……………...…………………..……… 1,0
Погрешность измерений устройства, мкм
в диапазоне толщин от 2 до 6 мм …...….. .………………...…………………............. ± 2,0
в диапазоне толщин свыше 6 мм .....….. .………………….………………….............. ± 3,0
Потребляемая мощность, ВА, не более …………...…………………………….…..… 20
Габаритные размеры (без ПК), мм, не более ……………...…….......................………450х250х450
Масса (без ПК), кг, не более ……...………………………………………...……………20
Степень защиты от соприкосновения с токоведущими частями IP3Х по ГОСТ 14254-80.
Средняя наработка на отказ - 1000000 циклов.
Средний срок службы устройства (без учета ПК) не менее 3 лет.
Условия эксплуатации:
Температура окружающего воздуха (20 ± 5)° С
Изменение температуры не должно превышать 1° С за один час работы
Относительная влажность воздуха (65 ± 15) %
Атмосферное давление (101325 ± 8000) Па; (760±60) мм. рт. ст.

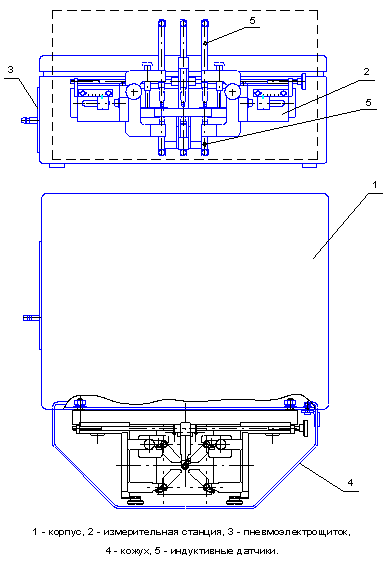

Устройство состоит из корпуса 1, к передней части которого крепится измерительная станция 2. На боковой стенке корпуса находится пневмоэлектрощиток, на котором расположены: вилка подключения к сети 220 В, 9-контактный разъем (вилка) связи с ПК, штуцер для подвода сжатого воздуха и клавиша сетевого выключателя.

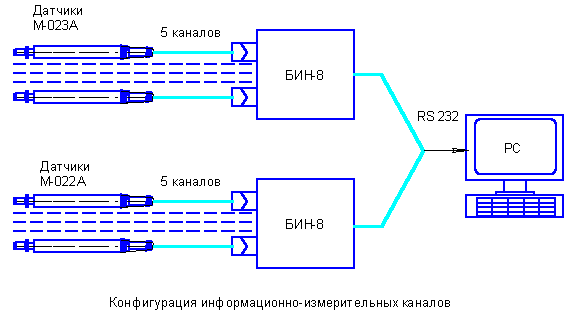

Измерительная станция снабжена индуктивными датчиками 5, электрически связанными с двумя блоками БИН-8, установленными в корпусе. При этом верхняя группа из пяти датчиков связана с одним из блоков БИН-8, а нижняя – с другим.

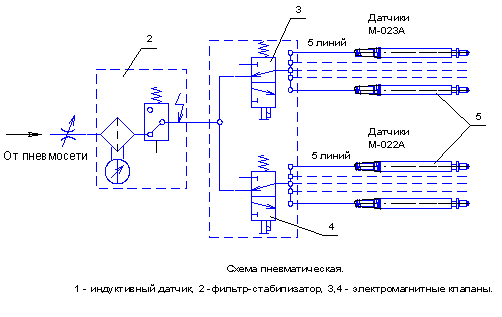

Кроме того, с помощью трубок датчики связаны с пневмораспределителем, также установленном внутри корпуса на его верхней крышке.

Кабели и трубки от датчиков проведены сквозь окна в передней части корпуса сверху и снизу от измерительной станции и подключены внутри корпуса к блокам БИН-8 и пневморапределителю.

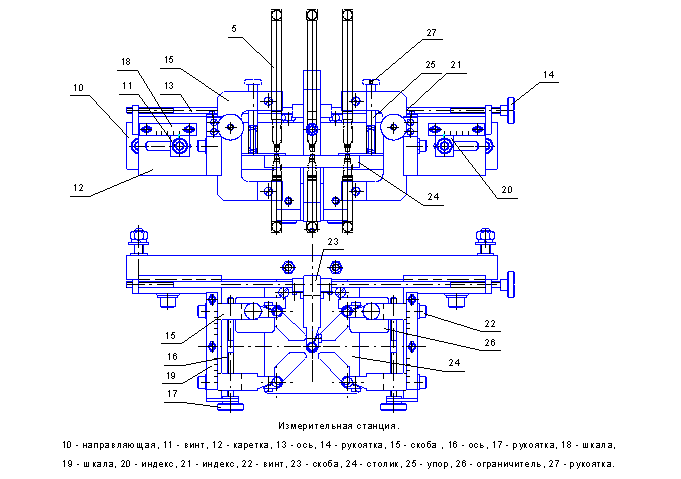

Измерительная станция предназначена для размещения и позиционирования датчиков и контролируемых модулей. Она состоит из направляющей 10, на которой с помощью винтов 11 зафиксированы две каретки 12. Для одновременного перемещения во взаимно-встречных направлениях каретки связаны с осью 13, снабженной рукояткой 14. На каждой из кареток установлены по две скобы 15 с двумя датчиками 5 каждая. Скобы, установленные на каждой из кареток, связаны для их одновременного перемещения с осями 16, снабженными рукоятками 17. Ближайшие к направляющей скобы снабжены подпружиненными упорами 25 с ограничителями 26.
Для отсчета положения кареток и скоб они снабжены шкалами 18 и 19, расположенными на каретках. Отсчетные индексы 20 шкал 18 связаны с направляющей 10. Отсчетные индексы 21 шкал 19 расположены на скобах 15. Фиксирование скоб производится винтами 22.
Еще одна скоба 23 с двумя датчиками 5 жестко закреплена на направляющей 10.
Кроме того, с направляющей 10 связан столик 24 с возможностью перемещения в вертикальном направлении, занимая две фиксированные позиции – верхнюю и нижнюю.
Устройство работает следующим образом.

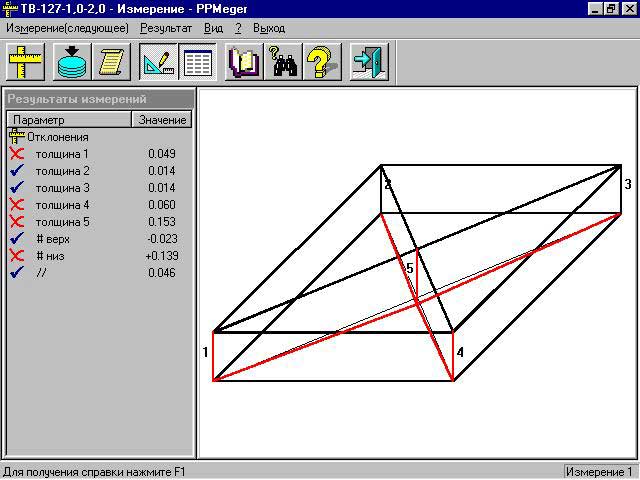

Настройка на размеры А и В контролируемого модуля выполняется подвижкой кареток 12 и скоб 15 с последующей фиксацией. Настройка на размер Н выполняется с помощью установочной меры. Контролируемый модуль устанавливается на столик 24 и центрируется по ограничителям 26. По команде оператора ПК последовательно включает электромагнитные клапаны 7 и 8, что вызывает подвод к контролируемому модулю сначала верхней группы датчиков, затем – нижней группы. После затухания всех переходных процессов (~ 0,3 с) компьютер опрашивает датчики и осредняет показания каждого из них (~ 3 с). Затем он в обратном порядке выключает электромагнитные клапаны 7 и 8, что вызывает отвод сначала нижней, а затем – верхней группы датчиков. Полученные данные обрабатываются ПК и индицируются в виде отклонений размера Н модуля в пяти точках, отклонений верхней и нижней поверхностей модуля от прилегающих плоскостей и отклонения от параллельности этих плоскостей.
