Индуктивные датчики M-022. Рабочий диапазон +-1мм. Направляющая на шарах.

При использовании преобразователя в качестве составного элемента в устройствах, являющихся средствами измерений, соответствие этих устройств требованиям стандартов, распространяющихся на средства измерения, определяется в комплекте с преобразователями.

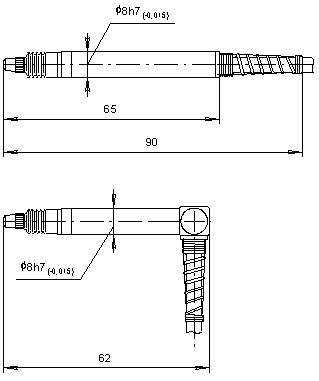

Преобразователи мод. М-022-02 (М-022А-02) выполнены с прямым выводом кабеля.
Преобразователи мод. М-022-03 (М-022А-03) выполнены с боковым выводом кабеля.
Преобразователи мод. М-022А дополнительно оснащены перепрограммируемым ПЗУ, содержащем калибровочную таблицу данного преобразователя. ПЗУ размещено в кабельной части разъема.
Рабочий диапазон +-1мм
Полный ход 3,6мм
Направляющая качения
Размах показаний 0,2мм
Вариация показаний 0,2мм
Нелинейность характеристики преобразования 0,5% (для пребразователей М-022А 0,1%) Напряжение питания 6 В с частотой (20+0,1) кГц

Структура преобразователя М-022

1 - измерительный наконечник, 2 - измерительный шток, 3 - сепаратор с шарами, 4 - корпус,
5 - катушка индуктивности, 6 - якорь, 7 - заделка кабеля

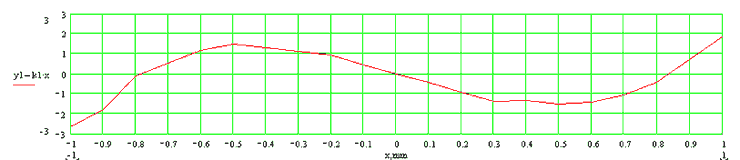

Отклонение характеристики преобразования преобразователя типа М-022 от прямой

y1-k1x - величина отклонения, в мкм
