Кругломер предназначен для измерения отклонений от круглости
в поперечном сечении машиностроительных деталей при их бесцентровом вращении,
то есть при отсутствии прецизионной оси вращения.
Кругломер используется при техническом контроле средних и крупных деталей типа
тел вращения, установленных на станке или стенде с горизонтальной осью вращения.
Кругломер может применяться в цеховых или лабораторных условиях.

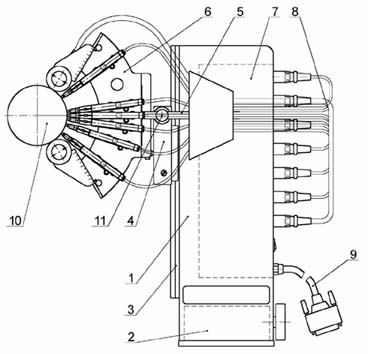

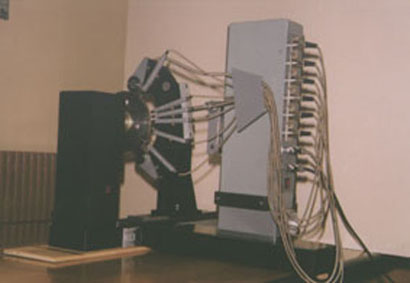

Внешний вид кругломера представлен на рисунке.
1 - стойка, 2 - магнитный блок, 3 - направляющая,
4 - каретка, 5 - подвеска,
6 - узел измерительный, 7 - нормирующий усилитель, 8 и 9 - кабели,
10 - контролируемая деталь, 11 - ось
Общая компоновка прибора.
Прибор состоит из стойки с кареткой, к которой крепится измерительный узел.
Последний может располагаться справа или слева от стойки, в зависимости от условий
выполнения измерений, и прижимается к измеряемой детали в горизонтальном направлении
за счет момента силы тяжести относительно оси подвеса. Преимущества такой компоновки
по сравнению с классическим размещением скобы "верхом", на детали
состоит в отсутствии необходимости компенсировать вес измерительного узла и
почти полная независимость размеров подвески измерительного узла от диаметра
контролируемой детали. Особенно явно эти преимущества проявляются при измерениях
деталей больших диаметров.
Стойка кругломера.
Стойка снабжена магнитным блоком на радиально намагниченных ферритовых полукольцах,
применяемых в производстве малогабаритных электродвигателей. Это дало возможность
обеспечить небольшую массу магнитопроводов, а также обеспечить возможность легкого
включения блока.
Между блоком и многоканальным нормирующим усилителем встроены утапливаемые в
корпус стойки рукоятки для переноски прибора.
Электронный блок
В приборе используются нормирующие усилители сигналов индуктивных датчиков с
высоким быстродействием. Плата многоканального 12-разрядного АЦП выполнена в
модуле того же габарита, что и каждый из нормирующих усилителей и встроена в
электронный блок, расположенный в стойке. В этом же модуле располагается буферное
устройство, накапливающее первичные данные и передающее их в контроллер по окончании
цикла измерения по стандартному входному каналу. (с точки зрения контроллера
или компьютера, прибор представляет собой обычное внешнее устройство со стандартным
интерфейсом.) Такая организация обмена данными позволяет исключить самую ненадежную
операцию - обработку контроллером в реальном масштабе времени аналоговых сигналов,
передаваемых по длинному кабелю. АЦП снабжен масштабным устройством, обеспечивающим
шесть значений диапазона измерений - от 1мм до 0,03мм. Индуктивные преобразователи
линейных перемещений и круговой датчик снабжены герметизированными разъемами
с автоматической фиксацией. Кабели датчиков и кругового преобразователя имеют
дополнительную защитную рубашку в виде винтовой цилиндрической пружины. Конструктивно
электронный блок выполнен на отдельном шасси. Он сегментирован на восемь субмодулей
трех типов , замена которых может выполняться без пайки и не требует последующей
наладки. Такая архитектура, с одной стороны, позволяет легко обслуживать прибор,
а с другой - сохраняет свободу принятия решений об использовании, если он сочтет
это целесообразным, усилителей и АЦП других типов.
Каретка.
Упругий подвес, выравнивает нагрузку на ролики измерительного узла,. Конструкция
крепления измерительного узла, что обеспечивает три степени свободы по настроечным
перемещениям - повороты измерительного узла вокруг двух взаимно-ортогональных
горизонтальных осей и радиальное перемещение. Вместе с тем фиксация по всем
настроечным перемещениям выполняется одной рукояткой, причем с небольшим усилием
за счет применения торцевых зубчатых полумуфт, передающих опрокидывающий момент
от измерительного узла на упругий подвес.
Измерительный узел.
Измерительный узел выполнен сборно-модульным. Основой его является сменная скоба.
Каждая из скоб имеет диапазон измерений 100мм или 4", в связи с чем для
охвата диапазона диаметров от 100 до 2030мм (от 4 до 80") разработаны 19
исполнений скобы. Конструкция скоб выполнена с расчетом возможности обработки
без перестановок на координатном станке с ЧПУ. Измерительные модули располагаются
на боковой поверхности скобы, что позволяет расположить их под минимальными
углами друг к другу и одновременно до предела уменьшить возможное расстояние
контролируемого сечения от возможного фланца детали. Модули закрепляются с помощью
прижимов.
Конструкция измерительного и опорного роликов выполнена с учетом смещения плоскости
измерения относительно скобы. Шкалы радиального положения роликов выполнены
дюймовыми и метрическими и нанесены на боковую поверхность корпусов роликов,
при этом на скобах, для упрощения их изготовления, имеются только установочные
штрихи для этих шкал. Измерительный ролик, выполнен из титанового сплава, что
обеспечивает отсутствие проскальзывания его относительно детали даже при наличии
смазки. Конструкция опорного ролика унифицирована с конструкцией измерительного.
В конструкции кругломера в состав подвески скобы введена специальная кассета,
с помощью которой кабели могут быть зафиксированы в плоскости скобы. При работе
прибора кассета неподвижна относительно подвески, что исключает механическое
воздействие кабелей на измерительный узел.
